網絡運維|Y.1731是什么？

2020-04-25 19:58 作者：艾銻無限 瀏覽量：

大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊點網絡可靠性的技術，這次咱們就聊一聊可靠網絡中的會用到Y(jié).1731技術，Y.1731是什么呢？看完你就明白了。

Y.1731簡介

介紹Y.1731的定義和目的。

定義

Y.1731是由ITU-T標準組織提出的OAM協議，它不僅包含IEEE802.1ag所規定的內容，而且又增加了更多的OAM消息組合，包括用于性能監視的丟包管理LM（Loss Measurement）和延遲評估DM（Delay Measurement）等。

目的

根據網絡的分層/分級架構，需要提供分層/分級的以太OAM功能。如圖1所示。

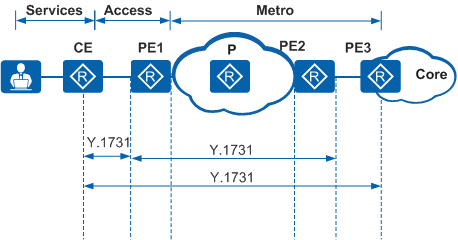

圖1  以太網OAM組網圖

如圖1所示，當用戶認為購買的以太網隧道業務出現了服務質量問題，或者運營商對自己的網絡進行例行的SLA（Service level agreement）監測時，可以使用Y.1731所定義的性能測試功能對鏈路進行檢測。

Y.1731是由ITU-T標準組織提出的OAM（Operations Administration and Maintenance）協議，它不僅包含IEEE802.1ag所規定的內容，而且又增加了更多的OAM消息組合，包括用于性能監視的丟包管理LM（Loss Measurement）和延遲評估DM（Delay Measurement）等。

最初，以太網主要用于LAN中，OAM能力較弱，且只有網元級的管理系統，其管理工具不足以支持公用電信網所必須的網絡管理。當以太技術用于城域網后，其OAM功能需求越來越受到重視。

Y.1731能夠?qū)崿F(xiàn)以太網的診斷測試、性能管理（包括丟包率統計、幀時延統計、幀時延抖動統計、吞吐量統計）功能。

Y.1731應用場景

AR作為企業接入設備時，可以通過二層鏈路連接到PE1，連接到遠端PE2。此時，AR提供基于VLAN的Y.1731性能檢測功能，包括雙向時延統計功能和單端合成丟包統計功能。

圖2  應用場景

如圖2所示，在PE1和PE2上分別創建MD和MA。在PE1和PE2之間配置Y.1731的性能統計功能后，通過PE1和PE2之間發送和接收SL報文，根據報文中攜帶的流量計數進行單端丟包率統計；通過PE1和PE2之間發送和接收DM報文，根據報文的時間間隔統計出雙向時延，在時延的基礎上，可以統計出時延抖動。
