基于服務的轉發策略
介紹通過服務（基于端口的協議）控制訪問權限的舉例。組網需求

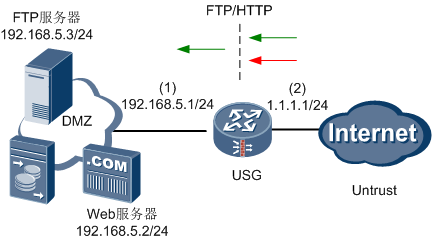

某企業對外提供Web服務和FTP服務，其中Web服務使用非知名的8080端口，如圖7-18所示。需要限制外網只能訪問服務器所在的區域（DMZ）中的Web服務器和FTP服務器。圖 基于協議的轉發策略
| 項目 | 數據 | 說明 |
| （1） |
接口號：GigabitEthernet 0/0/2 IP地址：192.168.5.1/24 |
與內網連接的設備接口。 |
| （2） |
接口號：GigabitEthernet 0/0/3 IP地址：1.1.1.1/24 |
與外網連接的設備接口。 |
| FTP服務器 |
IP地址：192.168.5.3/24 端口：21 |
– |
| Web服務器 |
IP地址：192.168.5.2/24 端口：8080 |
– |
配置思路
本例需要限制外網只能訪問Web服務器和FTP服務器，也就是需要限制服務（協議）類型，可以通過在轉發策略中引用服務的方式配置轉發策略。服務包括預定義服務、自定義服務和服務組。1. FTP服務器直接使用知名端口21提供FTP服務。Web服務器由于使用非知名端口8080提供Web服務，需要配置自定義服務實現非知名端口與知名端口的映射，使用戶能夠直接通過知名端口對Web服務器訪問。
自定義服務配置的菜單路徑為：“防火墻 > 服務 > 自定義服務”。
2. 配置外網訪問服務器的轉發策略，并在其中引用服務集。
轉發策略配置的菜單路徑為：“防火墻 > 安全策略 > 轉發策略”。
說明：
· 本例只給出轉發策略的配置步驟，實際網絡中還需要配置NAT Server使外網通過公網地址訪問服務器，注意轉發策略的目的IP地址是NAT Server轉換后的服務器實際私網IP地址和提供服務的端口。
· USG上需要在“路由 > 靜態 > 靜態路由”中配置缺省路由。
· 如果局域網使用二層接口卡的LAN口接入，需要將物理口加入VLAN并配置Vlanif。此時需要將Vlanif接口加入DMZ域并配置轉發策略。
操作步驟
1. 配置接口基本參數。a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/2對應的
。c. 配置接口GigabitEthernet 0/0/2。
配置參數如下：
· 安全區域：dmz
· 模式：路由
· 連接類型：靜態IP
· IP地址：192.168.5.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 重復上述步驟配置接口GigabitEthernet 0/0/3。
配置參數如下：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：1.1.1.1
· 子網掩碼：255.255.255.0
2. 配置名稱為http_8080的自定義服務，指定目的端口為8080。
a. 選擇“防火墻 > 服務 > 自定義服務”。
b. 在“自定義服務列表”中單擊

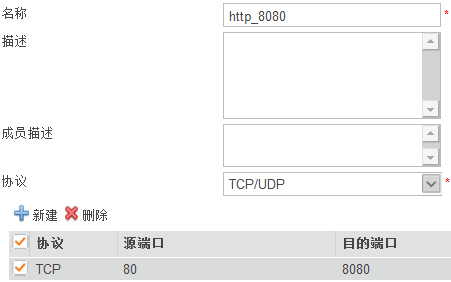

。http_8080自定義服務的參數配置如圖7-19所示。
圖7-19 配置http_8080自定義服務
3. 配置允許外網訪問FTP服務器和Web服務器的轉發策略，并引用服務。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊

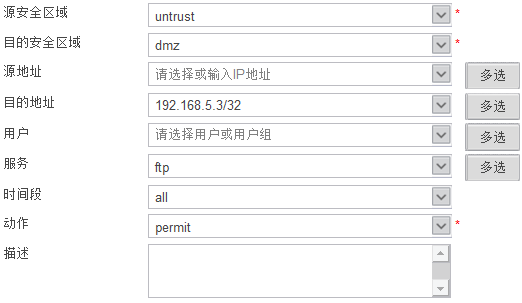

。該轉發策略的具體參數配置如圖7-20所示。
圖7-20 配置外網允許訪問FTP服務器的轉發策略
e. 重復3.a～3.d，配置外網允許訪問Web服務器的轉發策略。
該轉發策略的具體參數配置如圖7-21所示。
圖7-21 配置外網允許訪問Web服務器的轉發策略
說明：
缺省情況下，Untrust-DMZ域間入方向的缺省包過濾策略為deny，如果之前已經配置了permit請注意配置此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊“untrust->dmz”下面“默認”對應的

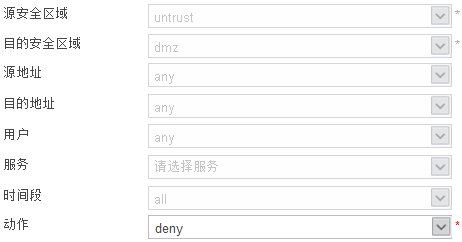

。“untrust->dmz”默認轉發策略的配置如圖7-22所示。
圖7-22 配置Untrust-DMZ域間入方向的缺省包過濾策略為deny
5. （可選）配置ASPF。
說明：
缺省情況下，設備僅開啟ftp、pptp以及rtsp協議的ASPF功能。如果DMZ安全區域與Untrust安全區域的域間FTP協議ASPF未開啟，請進入命令行視圖執行如下操作：
[USG] firewall interzone dmz untrust
[USG-interzone-dmz-untrust] detect ftp
[USG-interzone-dmz-untrust] quit
結果驗證
驗證外網是否只能訪問FTP和Web服務器，如果不能訪問說明配置錯誤，請檢查配置過程。以上文章由北京艾銻無限科技發展有限公司整理
