圖文并茂深入了解VLAN工作原理，不能錯過干貨


了解了VLAN的劃分的幾種方法和配置，我非常好奇VLAN是一個怎樣的工作過程呢?它是如何做到隔離的功能，帶著這些疑問，今天一起來看看吧。

VLAN基本通信原理

為了提高處理效率，交換機內部的數據幀一律都帶有VLAN Tag，已統一方式處理。當一個數據進入交換機接口時，如果沒有帶VLAN Tag標簽，且該接口上配置了PVID，那么，該數據幀就會被標記上接口的PVID。如果數據幀已經帶有VLAN Tag，那么，即使接口已經配置了PVID，交換機不會再給

數據幀標記VLAN Tag。

由于接口類型不同，交換機對數據幀的處理過程也不同，下面通過兩個案例來說明一下VLAN的工作原理：

同一交換機不同VLAN情況



上圖交換機分別配置了VLAN 10 20，同時把相應的PC加入不同的VLAN中，通過在交換機上GE0/01和GE0/0/3抓包，發現GE0/0/1能抓取數據包，而GE0/0/3沒有數據包經過。這也證實了VLAN的一個特性，隔離廣播風暴。




正常的情況先，PC1在和PC2的第一次通信，先廣播一個ARP請求，在交換機的所有端口，除了自己發送數據端口之外，其他端口都能正常收到的。但是上述拓?fù)溆捎趧澐至薞LAN，所以ARP廣播被GE0/0/3端口丟棄。所以導致PC1不能獲取PC2的MAC地址，導致無法通信。

小伙伴們看到這里，可能會說，我們能不能提前把PC2的MAC地址告訴PC1，這樣PC1就不用再發ARP廣播包去請求MAC地址啦。

通過在PC1和PC2中相互把對方的MAC地址進行添加，執行如下命令：

PC1>arp -s 192.168.1.3 54-89-98-C1-58-5A

PC2>arp -s 192.168.1.2 54-89-98-05-20-B9

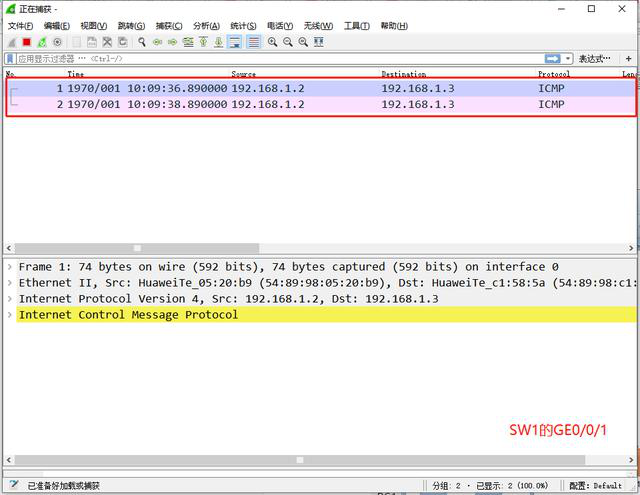

添加完之后，重新在交換機GE0/0/1和GE0/0/3端口進行抓包，如下圖，GE0/0/3還是沒有數據抓取到，這次GE0/0/1端口到ICMP包的請求超時。


通過提前綁定MAC地址信息，但是，依然PC1和PC2不能相互訪問。那么VLAN數據包是如何工作的呢?先來看Access端口在接收和發送數據包的是都做了什么操作。

Access接口對接收不帶Tag的報文處理：接收該報文，并打上缺省的VLAN ID

Access接口對接收帶Tag的報文處理：當VLAN ID 與缺省VLAN ID相同時，接收該報文;當VLAN ID與缺省VLAN ID不同時，丟棄該報文;

發送幀處理過程：先剝離幀的PVID Tag，然后再轉發。

注意：如果端口為access類型，并加入了一個vlan ，那么這端口的PVID屬性值變成和VID值一樣;缺省VLAN ID 就是當前加入的VLAN ID

從以上access端口接收發送數據包，可以大致推測出PC1和PC2的通信過程如下：

當PC1發送數據包時，數據包是不帶Tag標簽的。進入交換機GE0/0/1端口后，則被帶上VLAN 10 的標簽。

當交換機GE0/0/3端口接收到GE0/0/1端口發來的數據包，然后檢查發現是帶上Tag標簽的，進一步比較與自己的缺省VLAN是否一致，結果發現不一致，直接發數據包丟棄了。

同一交換機相同VLAN情況





上圖兩臺交換機通過GE0/0/24端口互聯，并把GE0/0/24配置成trunk口模式，允許VLAN 10、20通過。那么垮交換機的VLAN又是怎么一個流程呢?

先分別在SW1和SW2的GE0/0/24端口抓包，看看什么樣的數據包經過GE0/0/24。

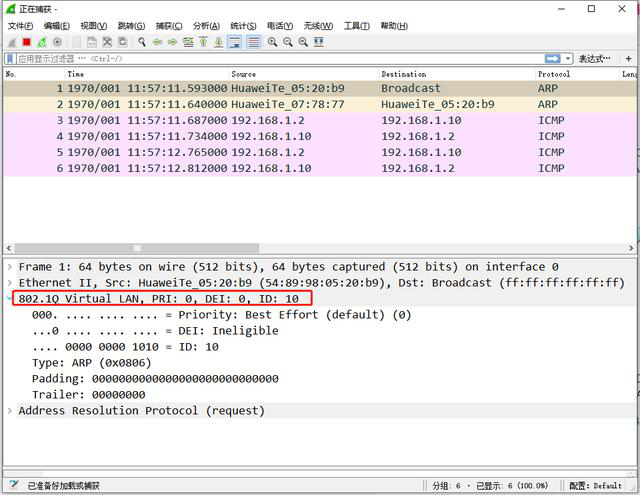

從上圖看到通過SW1和SW2的G0/0/24端口數據包都是一樣的，攜帶了Tag標簽。再來看看trunk收發數包的流程。


trunk端口對不帶Tag的報文處理：

打上缺省的VLAN ID，當缺省VLAN ID在允許通過的VLAN ID列表時，接收該報文。

當缺省VLAN ID不在允許通過的VLAN ID列表時，丟棄該報文。

trunk端口對帶Tag的報文處理：

當VLAN ID在接口允許通過的VLAN ID列表里時，接收該報文;

當VLAN ID不在接口允許通過的VLAN ID列表時，丟棄報文。

發送幀處理過程：


當VLAN ID與缺省VLAN ID相同，且是該接口允許通過的VLAN ID時，去掉Tag，發送該報文;

當VLAN ID與缺省VLAN ID不同，且是該接口允許通過的VLAN ID時，保持原有Tag，發送該報文。

從以上Trunk端口收發數據包的處理過程，大致可以推測出PC1和PC3的過程如下：

當PC1發送數據包到SW1端口(數據包不帶Tag標簽)，進入SW1交換機的GE0/0/1端口后，被加上該端口VLAN ID 20進行轉發。

進行ARP廣播請求PC3端MAC地址，數據包進入SW1的GE0/0/24端口，由于SW1的GE0/0/24端口為trunk模式，允許VLAN 10 和20通過，并根據trunk端口發送幀處理過程。數據包順利到達SW2的G0/0/24端口。

由于ARP廣播包攜帶了Tag標簽，只有對應的端口對此廣播進行處理，并相應。

PC1得到PC3的MAC地址，進行數據包封裝轉發，進行通信。
