大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維一個很重要的網絡協議NAT的應用。

私網主機訪問公網

在許多小區、學校和企業的內網規劃中，由于公網地址資源有限，內網用戶實際使用的都是私網地址，在這種情況下，可以使用NAT技術來實現私網用戶對公網的訪問。如下圖所示，通過在Router上配置Easy IP，可以實現私網主機訪問公網服務器。

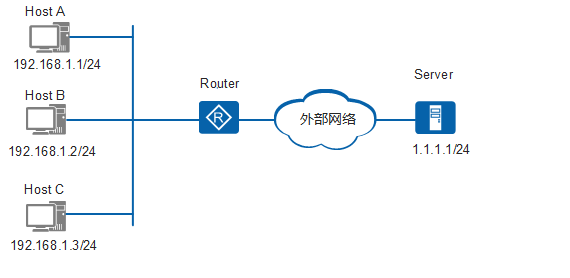

私網主機訪問公網服務器示意圖

公網主機訪問私網服務器

在某些場合，私網內部有一些服務器需要向公網提供服務，比如一些位于私網內的Web服務器、FTP服務器等，NAT可以支持這樣的應用。如下圖所示，通過配置NAT Server，即定義“公網IP地址＋端口號”與“私網IP地址＋端口號”間的映射關系，使位于公網的主機能夠通過該映射關系訪問到位于私網的服務器。

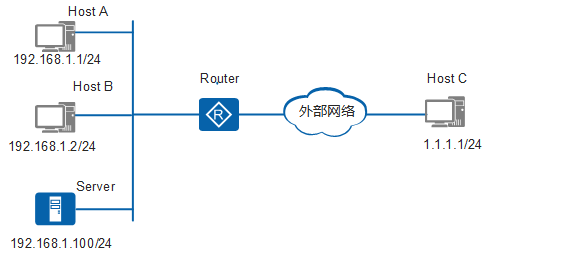

 公網主機訪問私網服務器示意圖

私網主機通過域名訪問私網服務器

在某些場合，私網用戶希望通過域名訪問位于同一私網的內部服務器，而DNS服務器卻位于公網，此時可通過DNS Mapping方式來實現。如下圖所示，通過配置DNS Mapping映射表，即定義“域名—公網IP地址—公網端口—協議類型”間的映射關系，將DNS響應報文中攜帶的公網IP地址替換成內部服務器的私網IP地址，從而使私網用戶可以通過域名來訪問該服務器。

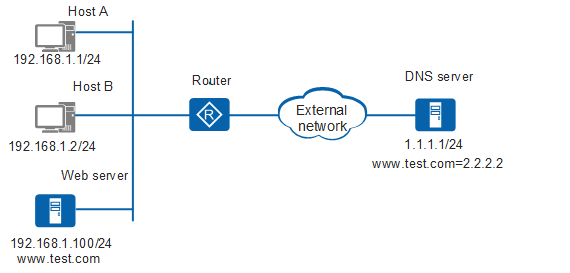

 私網主機通過域名訪問私網服務器示意圖

NAT多實例

當分屬不同MPLS VPN的主機使用相同的私網地址，并通過同一個出口設備訪問Internet時，NAT多實例可實現這些地址重疊的主機同時訪問公網服務器。如下圖所示，盡管HostA和HostB具有相同的私網地址，但由于其分屬不同的VPN，通過使用NAT關聯VPN技術，可以使NAT能夠區分屬于不同VPN的主機，允許二者同時訪問公網服務器。

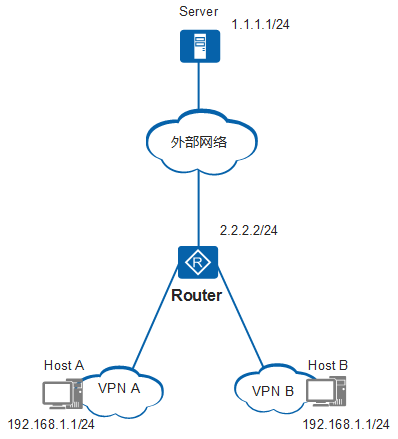

 NAT多實例示意圖  以上文章由北京艾銻無限科技發展有限公司整理
