IT運維：網絡運維中關于AP有關的介紹

2020-04-10 15:31 作者：admin

大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維中有關無線AP的簡單介紹。

WLAN-FAT  AP

定義
無線局域網
802.11是IEEE在1997年為WLAN定義的一個無線網絡通信的工業標準。此后這一標準又不斷得到補充和完善，形成802.11的標準系列，例如802.11、802.11a、802.11b、802.11e、802.11g、802.11i、802.11n、802.11ac等。

目的

以有線電纜或光纖作為傳輸介質的有線局域網應用廣泛，但有線傳輸介質的鋪設成本高，位置固定，移動性差。隨著人們對網絡的便攜性和移動性的要求日益增強，傳統的有線網絡已經無法滿足需求，WLAN技術應運而生。目前，WLAN已經成為一種經濟、高效的網絡接入方式。通過WLAN技術，用戶可以方便地接入到無線網絡，并在無線網絡覆蓋區域內自由移動，徹底擺脫有線網絡的束縛。

受益

· 網絡使用自由：凡是自由空間均可連接網絡，不受限于線纜和端口位置。在辦公大樓、機場候機廳、度假村、商務酒店、體育場館、咖啡店等場所尤為適用。
· 網絡部署靈活：對于地鐵、公路交通監控等難于布線的場所，采用WLAN進行無線網絡覆蓋，免去或減少了繁雜的網絡布線，實施簡單，成本低，擴展性好。
原理描述

基本概念

· 工作站STA（Station）：支持802.11標準的終端設備。例如帶無線網卡的電腦、支持WLAN的手機等。
· 射頻信號：提供基于802.11標準的WLAN技術的傳輸介質，是具有遠距離傳輸能力的高頻電磁波。本文指的射頻信號是2.4G或5G頻段的電磁波。
· 接入點AP（Access Point）：為STA提供基于802.11標準的無線接入服務，起到有線網絡和無線網絡的橋接作用。
§ 胖接入點FAT AP（FAT Access Point）：在自治式網絡架構中提供STA的無線接入服務，除了提供基本的無線連接功能外，還能提供安全和管理等增強功能。
· 虛擬接入點VAP（Virtual Access Point）：是AP設備上虛擬出來的業務功能實體。用戶可以在一個AP上創建不同的VAP來為不同的用戶群體提供無線接入服務。
· 服務集標識符SSID（Service Set Identifier）：表示無線網絡的標識，用來區分不同的無線網絡。例如，當我們在筆記本電腦上搜索可接入無線網絡時，顯示出來的網絡名稱就是SSID。
根據標識方式又可以分為以下兩種：

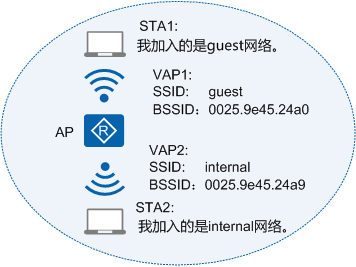

§ 基本服務集標識符BSSID（Basic Service Set Identifier），表示AP上每個VAP的數據鏈路層MAC地址。VAP與BSSID的關系如圖2-1所示。
圖2-1  VAP與BSSID的關系圖  ·
§ 擴展服務集標識符ESSID（Extended Service Set Identifier），是一個或一組無線網絡的標識，例如圖2-1所示的“guest”或“internal”。STA可以先掃描所有網絡，然后選擇特定的SSID接入某個指定無線網絡。通常，我們所指的SSID即為ESSID。
· 基本服務集BSS（Basic Service Set）：一個AP所覆蓋的范圍。在一個BSS的服務區域內，STA可以相互通信。

WLAN的網絡架構

WLAN網絡架構分有線側和無線側兩部分，有線側是指AP上行到Internet的網絡使用以太網協議。無線側是指STA到AP之間的網絡使用802.11協議。無線側接入的WLAN網絡架構為自治式架構。

自治式網絡架構

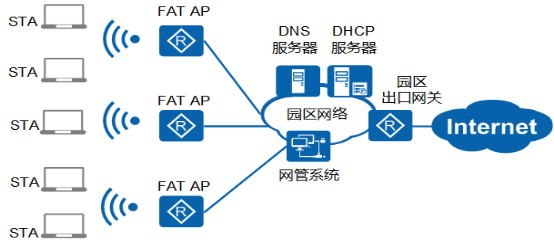

自治式架構又稱為胖接入點（FAT AP）架構。在該架構下，AP實現所有無線接入功能，不需要AC設備，如圖2-5所示。
下圖  WLAN自治式網絡架構
·  WLAN早期廣泛采用自治式架構。FAT AP的功能強大，獨立性好，但是設備結構復雜，價格昂貴，難于管理。隨著企業大量部署AP，對AP的配置、升級軟件等管理工作給用戶帶來很高的操作成本和維護成本，自治式架構應用逐步減少。
在自治式網絡架構中，用戶接入無線網絡的過程即為STA與胖AP的關聯過程。

WLAN-FAT  AP應用場景

SOHO WLAN方案主要適用于用戶規模較小的獨立的小型場點，如小型企業、商店、咖啡吧、SOHO辦公或者獨立部署WLAN業務的企業分支機構。
SOHO WLAN網絡中一般不會單獨部署認證服務器以及網管設備，一般采用自治式（FAT AP）網絡架構，如圖12所示（以AR路由器為例）。
圖12   SOHO WLAN組網圖  以上文章由北京艾銻無限科技發展有限公司整理
