大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維需要分析流量是會用到的端口鏡像技術。
介紹NTP的定義、目的和版本演進。
定義
網絡時間協議NTP（Network Time Protocol）是TCP/IP協議族里面的一個應用層協議。NTP用于在一系列分布式時間服務器與客戶端之間同步時鐘。NTP的實現基于IP和UDP。NTP報文通過UDP傳輸，端口號是123。
目的
隨著網絡拓撲的日益復雜，整個網絡內設備的時鐘同步將變得十分重要。如果依靠管理員手工修改系統時鐘，不僅工作量巨大，而且時鐘的準確性也無法得到保證。NTP的出現就是為了解決網絡內設備系統時鐘的同步問題。
NTP主要應用于網絡中所有設備時鐘需要保持一致的場合，比如：
· 網絡管理：對從不同路由器采集來的日志信息、調試信息進行分析時，需要以時間作為參照依據。
· 計費系統：要求所有設備的時鐘保持一致。
· 多個系統協同處理同一個復雜事件：為保證正確的執行順序，多個系統必須參考同一時鐘。
· 備份服務器和客戶機之間進行增量備份：要求備份服務器和所有客戶機之間的時鐘同步。
· 系統時間：某些應用程序需要知道用戶登錄系統的時間以及文件修改的時間。
NTP基本原理
如圖4-1所示，NTP客戶端和NTP服務器相連，它們都有自己獨立的系統時鐘，現在通過NTP實現系統時鐘自動同步。
設定參數及同步方式如下：
· 在NTP客戶端和NTP服務器的系統時鐘同步之前，NTP客戶端的時鐘設定為Ta，NTP服務器的時鐘設定為Tb。
· NTP服務器作為NTP時間服務器，NTP客戶端的時鐘要與NTP服務器的時鐘進行同步。
· 這里描述的原理是在NTP客戶端和NTP服務器的系統時鐘精度為0，即完全精確的場景下進行的。

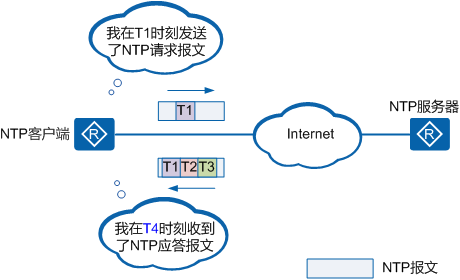

圖4  NTP實現圖  系統時鐘的同步流程如下：
1. NTP客戶端在T1時刻發送一個NTP請求報文給NTP服務器，該請求報文攜帶離開NTP客戶端時的時間戳T1。
2. NTP請求報文到達NTP服務器，此時NTP服務器的時刻為T2。NTP服務器處理之后，于T3時刻發出NTP應答報文。該應答報文中攜帶離開NTP客戶端時的時間戳T1、到達NTP服務器時的時間戳T2、離開NTP服務器時的時間戳T3。
3. NTP客戶端在T4時刻接收到該應答報文。
通過上面的NTP報文交互，NTP客戶端獲得4個時間參數，分別為T1、T2、T3、T4。由于NTP客戶端和NTP服務器的時鐘完全精確，我們可以通過以下公式計算出NTP客戶端與NTP服務器之間的時間差，也就是NTP客戶端需要調整的時間。
1. 計算NTP報文從NTP客戶端發送到NTP服務器所需要的時間Delay。
Delay = [ ( T4 - T1 ) - ( T3 – T2 ) ] / 2
2. 計算NTP客戶端與NTP服務器之間的時間差Offset。
以T4時刻為例，在這個時刻點，NTP服務器發送過來的報文被NTP客戶端接收到時，服務器的時刻已經為T3 + Delay。那么時間差Offset可由以下公式進行計算：
T4 + Offset = T3 + Delay
公式整理之后，Offset = T3 + Delay – T4 = T3 + [ ( T4 - T1 ) - ( T3 – T2 ) ] / 2 – T4 = [ ( T2- T1 ) + ( T3 – T4 ) ] / 2。
NTP客戶端根據計算得到Offset來調整自己的時鐘，實現與NTP服務器的時鐘同步。
介紹NTP特性的常見應用場景。

NTP的典型應用

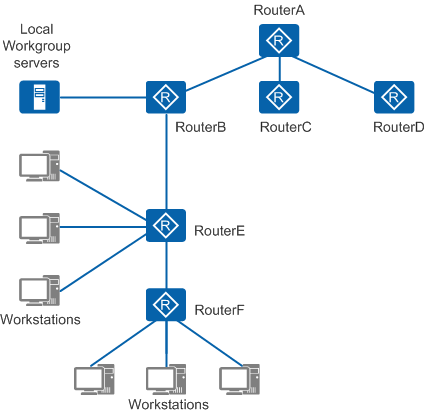

在如圖4所示的組網中，為達到全網的時鐘同步，將接入標準時鐘的RouterA作為網絡中的NTP主時鐘服務器。RouterA分別和RouterB、RouterC、RouterD配置為單播客戶端/服務器模式，RouterA作為服務器。RouterE分別和上行的RouterB以及下行的RouterF采用對等體模式。
圖4  NTP的典型組網

在VPN組網中的應用

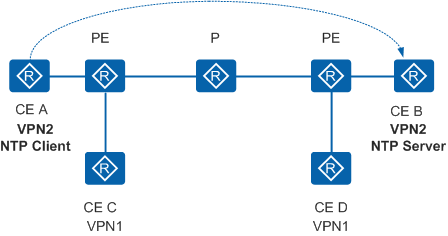

NTP服務在VPN網絡的應用如圖4-9所示。CE A和CE B同屬于VPN2。CE B作為NTP單播服務器，CE A作為NTP單播客戶端，兩者可實現NTP時間同步。
圖4  NTP在VPN組網中的應用
